ダンビー工法【使用する材料と特性】

使用する材料と特性

icon-arrow-circle-rightストリップ

  S形 ストリップS型
既設管径:円形800~1500未満
寸法:幅255mm 厚さ12.5mm
  L形 ストリップL型
既設管径:円形1500~2000
寸法:幅250mm 厚さ17.5mm
  LL形 ストリップLL型
既設管径:円形2000超~2800
寸法:幅123mm 厚さ26.0mm
  LLS形 ストリップ LLS型
既設管径:円形2800超~3000(LL形ストリップに鋼材を装着)
寸法:幅123mm 厚さ26.0mm



icon-arrow-circle-rightSFジョイナー

・硬質塩化ビニルとポリエチレンの複合体
・その構造から更生管に優れた耐震性が付加できる
・中央溝部を分割することにより、段差、屈曲角等が生じていても施工可能
・S形、L形、LL形の3種類

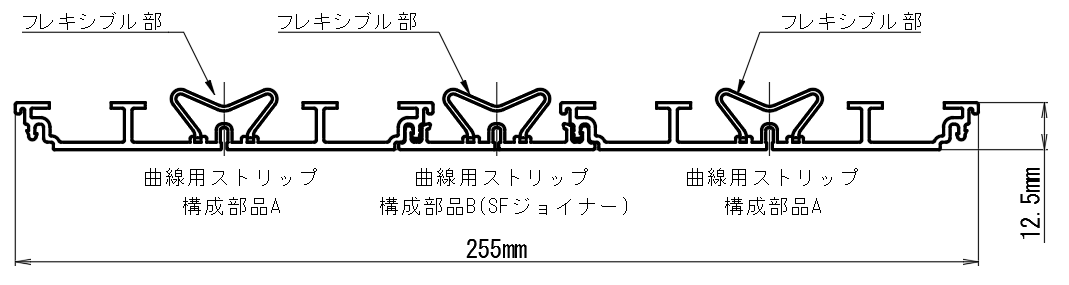

  S形 SFジョイナーS型
適用:S形ストリップ
寸法:幅52mm(有効幅35mm)

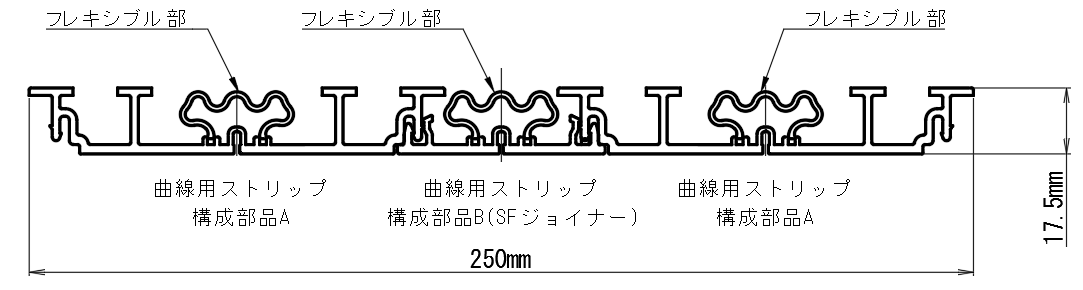

  L形 SFジョイナーL型
適用:L形ストリップ
寸法:幅55mm(有効幅30mm)
  LL形 SFジョイナーLL型
適用:LL形・LLS形ストリップ
寸法:幅70mm(有効幅42mm)



icon-arrow-circle-right荷姿

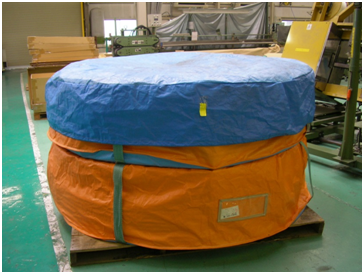

ストリップ梱包形態

ストリップ梱包形態

ジョイナー梱包形態

ジョイナー梱包形態



icon-arrow-circle-rightスぺーサー

円形管用のスペーサーの概要図です。スペーサーの長さは1200㎜(S型・M型・L型)です。
大口径用のスペーサーの長さは500㎜(LS型・LL型)です。
スペーサーは標準タイプとして5種類あり、管径によってリブの高さや幅が異なります。
スペイサー

スペーサーの種類
S型 M型 L型 LS型 LL型



icon-arrow-circle-rightSFジョイナーの機能

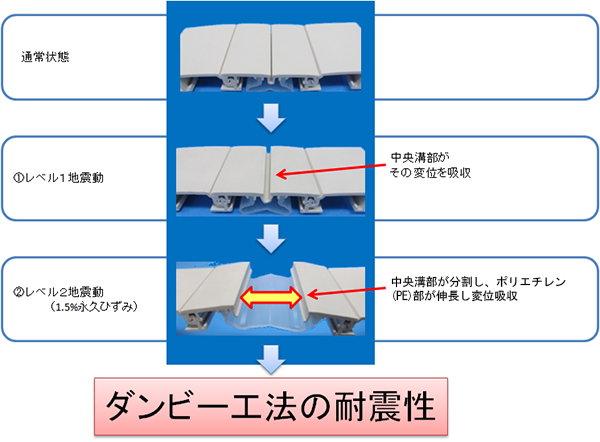

ダンビー工法の耐震性のイメージです。
通常の状態から地震動が生じた場合、レベル1地震動時には中央溝部が、レベル2地震動時には中央溝部が分割され、フレキシブル部が伸張して、その変位を吸収します。
DNtaisin6001-1



icon-arrow-circle-rightストリップ・SFジョイナーの特長

基本物性
下水道用プラスチック製管きょ更生工法(JIS A7511)の要求性能

試験名 試験方法 単位 要求値 測定値(例)
物理的性質 比重 JIS K 7112 1.43
硬度 JIS K 7202-2 HR 110
吸水率 JIS K 7209 mg/cm2 0.10
機械的性質 長手方向
引張降伏強さ
JIS K 7161 MPa 35以上*1 40
引張破断伸び JIS K 7161 40以上*1 100
引張弾性係数 JIS K 7161 GPa 2.1
ポアソン比 0.38
曲げ強さ JIS K 7171 MPa 61
曲げ弾性率 JIS K 7171 GPa 2.1
シャルピー衝撃 JIS K 7111-1 kJ/m2 10以上*1 19.6
熱的性質 ビカット軟化温度 JIS K 7206 75以上*1 80
難燃性 自己消火性

※1:要求値はJIS A 7511「下水道用プラスチック製管きょ更生工法」による。
※2:SFジョイナーのポリエチレン部は上表の対象には含まない。
※3:測定値(例)は実測値の事例であり、その数値を保証するものではない。
注)記載された数値は予告なく変更する場合があります。

耐薬品性試験結果

試験液の種類 平均質量変化度(mg/cm2)(測定値(例)) 規格値(mg/cm2)
ストリップ(硬質
塩化ビニル部分)
SFジョイナー
(PE部分)
水(蒸留水) +0.08 +0.03 ±0.20以下
塩化ナトリウム水溶液(10%) +0.08 +0.02
硫酸(30%) +0.04 +0.01
水酸化ナトリウム水溶液(40%) -0.02 -0.01




項目 内容
水密性能 独自のかん合構造とシール機能および充てん材により、更生管は内・外水圧に対して優れた水密性を有する。
流下能力 管きょ内空断面の縮小を最小限で抑える上、内面粗度が改善されるため、既設管と同等以上の流量が確保できる。
耐薬品・耐摩耗性 材質は、硬質塩化ビニル製であり、優れた耐薬品性・耐摩耗性及び耐久性を持つ。

水密性能は独自のかん合構造とシール機能および充てん材により、更生管は内・外水圧に対して優れた水密性を有しています。
流下能力は管きょ内空断面の縮小を最小限で抑える上、内面粗度が改善されるため、既設管と同等以上の流量が確保できます。耐薬品・耐摩耗性では、材質が硬質塩化ビニル製であり、優れた耐薬品性・耐摩耗性及び耐久性を持っています。



icon-arrow-circle-right充てん材

ダンビー工法に用いるダンビー充てん材は、セメント系充てん材で、段階注入の際に使用する2液混合型の充てん材1と、最終段階の注入時に使用する1液型の充てん材2の組み合わせです。
充てん材1は、主材と硬化材を3:1で混合したもので、ストリップ背面のT型リブにも充てんできる優れた流動性を有しながら、短時間で硬化する特性を有しています。注入時にはこちらの充てん材注入ガンを用いて主材と硬化材を混合します。
注入イメージはこちらの図に示すとおりです。
充てん材2は充てん材1の主材をベースに添加剤を加えたもので、硬化材を使用しないため、管頂部のエア溜まりが生じることなく充てんできる特性を有しています。
ダンビー工法に使用する充てん材(ダンビー充てん材)は、管底部からスペーサー面まで用いる充てん材1と、管頂部に用いる充てん材2がある。充てん材1は、主材と硬化材を用いた2液急速硬化タイプである。また、充てん材2は、1液タイプであり、添加剤を配合することにより、強度の安定を図っている。
なお、ダンビー充てん材は標準タイプの1号と、供用下における環境負荷の低減を目的としたダンビー2号、管体補強に有利な高強度タイプとしたダンビー3号の3タイプである。

充てん材注入ガンとイメージ
